Wie installiert man ein 24-adriges Glasfaserkabel in einem Schiffskommunikationssystem?

Wie installiert man ein 24-adriges optisches Kabel in einem Schiffskommunikationssystem?

Als renommierter Lieferant von 24-adrigen optischen Kabeln habe ich aus erster Hand miterlebt, welche transformativen Auswirkungen diese Kabel auf die Kommunikationssysteme an Bord haben können. In diesem Blogbeitrag werde ich meine Erkenntnisse über die Installation eines 24-adrigen optischen Kabels in einem Bordkommunikationssystem teilen und dabei auf meine jahrelange Erfahrung in der Branche zurückgreifen.

Die Grundlagen von 24-adrigen optischen Kabeln verstehen

Bevor Sie mit dem Installationsprozess beginnen, ist es wichtig, die Grundlagen von 24-adrigen optischen Kabeln zu verstehen. Diese Kabel sind für die Übertragung großer Datenmengen über große Entfernungen mit minimalem Signalverlust ausgelegt. Sie bestehen aus 24 einzelnen Lichtwellenleitern, von denen jede ein eigenes Signal übertragen kann. Diese hohe Kapazität macht sie ideal für Bordkommunikationssysteme, bei denen eine zuverlässige und schnelle Datenübertragung von entscheidender Bedeutung ist.

Planung vor der Installation

Der erste Schritt bei der Installation eines 24-adrigen optischen Kabels in einem Bordkommunikationssystem ist eine gründliche Planung vor der Installation. Dies umfasst mehrere wichtige Schritte:

• Systembewertung:Beginnen Sie mit der Bewertung des vorhandenen Kommunikationssystems des Schiffes. Identifizieren Sie die Bereiche, in denen das neue optische Kabel installiert wird, und bestimmen Sie die erforderliche Kabellänge. Berücksichtigen Sie Faktoren wie die Anordnung des Schiffes, den Standort der Kommunikationsausrüstung und mögliche Hindernisse oder Gefahren.
• Kabelauswahl:Wählen Sie den richtigen Typ eines 24-adrigen optischen Kabels für Ihr Bordkommunikationssystem. Berücksichtigen Sie Faktoren wie den Durchmesser des Kabels, den Biegeradius und die Umgebungsbeständigkeit. Stellen Sie sicher, dass das Kabel den spezifischen Anforderungen Ihres Systems entspricht, z. B. der erforderlichen Datenübertragungsgeschwindigkeit und Bandbreite.
• Installationsroute:Planen Sie den Installationsweg für das optische Kabel. Vermeiden Sie Bereiche mit starken elektromagnetischen Störungen, beispielsweise in der Nähe von elektrischen Geräten oder Motoren. Verwenden Sie Kabelrinnen, Kabelkanäle oder andere Schutzgehäuse, um das Kabel sicher und geschützt zu verlegen.
• Sicherheitsvorkehrungen:Entwickeln Sie einen Sicherheitsplan für den Installationsprozess. Stellen Sie sicher, dass das gesamte an der Installation beteiligte Personal in den richtigen Sicherheitsverfahren geschult und mit der erforderlichen persönlichen Schutzausrüstung (PSA) ausgestattet ist.

Installationsprozess

Sobald die Planung vor der Installation abgeschlossen ist, ist es an der Zeit, mit dem Installationsprozess zu beginnen. Hier sind die wichtigsten Schritte:

• Kabelabwicklung:Wickeln Sie das 24-adrige optische Kabel vorsichtig von der Rolle ab. Vermeiden Sie übermäßiges Knicken oder Biegen des Kabels, da dies die Lichtwellenleiter beschädigen kann. Verwenden Sie eine Kabelziehmaschine oder ein anderes geeignetes Gerät, um das Kabel sanft und gleichmäßig abzuwickeln.
• Kabelführung:Verlegen Sie das optische Kabel entlang der vorab geplanten Installationsroute. Verwenden Sie Kabelrinnen, Leitungen oder andere Schutzgehäuse, um das Kabel zu stützen und zu schützen. Sichern Sie das Kabel regelmäßig, damit es sich nicht bewegt oder vibriert.
• Spleißen und Terminieren:Spleißen Sie die Glasfasern mit einem Fusionsspleißgerät oder einem mechanischen Spleiß zusammen. Stellen Sie sicher, dass die Spleiße richtig ausgerichtet und geschützt sind, um Signalverluste zu minimieren. Schließen Sie die Enden des Kabels mit geeigneten Steckern ab, z. B. LC- oder SC-Steckern.
• Prüfung und Verifizierung:Sobald das Kabel installiert und gespleißt ist, testen Sie das optische Kabel, um sicherzustellen, dass es ordnungsgemäß funktioniert. Verwenden Sie ein optisches Zeitbereichsreflektometer (OTDR) oder ein anderes Testgerät, um den Signalverlust zu messen und die Leistung des Kabels zu überprüfen. Nehmen Sie alle erforderlichen Anpassungen oder Reparaturen vor, um sicherzustellen, dass das Kabel den erforderlichen Spezifikationen entspricht.

Überlegungen nach der Installation

Nach Abschluss der Installation sind mehrere Überlegungen nach der Installation zu beachten:

• Dokumentation:Führen Sie eine detaillierte Dokumentation des Installationsprozesses, einschließlich der Kabelroute, der Spleißstellen und der Testergebnisse. Diese Dokumentation wird für zukünftige Wartungsarbeiten und Fehlerbehebung hilfreich sein.
• Wartung und Überwachung:Erstellen Sie einen regelmäßigen Wartungs- und Überwachungsplan für das 24-adrige optische Kabel. Überprüfen Sie das Kabel regelmäßig auf Anzeichen von Beschädigung oder Abnutzung und führen Sie gegebenenfalls Reparaturen oder Austauscharbeiten durch. Überwachen Sie die Leistung des Kabels mit geeigneten Testgeräten, um potenzielle Probleme frühzeitig zu erkennen.
• Upgrades und Erweiterungen:Wenn sich die Kommunikationsanforderungen des Schiffes weiterentwickeln, sollten Sie eine Aufrüstung oder Erweiterung des 24-adrigen optischen Kabelsystems in Betracht ziehen. Dies kann das Hinzufügen zusätzlicher Kabel, die Erhöhung der Kabelkapazität oder die Aufrüstung der Kommunikationsausrüstung umfassen.

Andere Kernoptionen

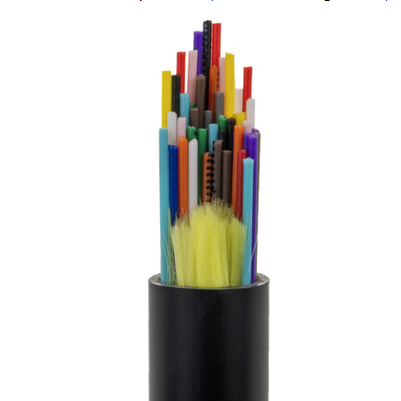

Neben 24-adrigen optischen Kabeln bieten wir auch eine Reihe weiterer Aderoptionen an, um den vielfältigen Anforderungen unserer Kunden gerecht zu werden. Für Anwendungen, die eine höhere Kapazität erfordern, empfehlen wir unsere48-adriges optisches Kabel. Dieses Kabel ist für die Übertragung noch größerer Datenmengen über größere Entfernungen konzipiert und eignet sich daher ideal für Hochgeschwindigkeits-Kommunikationsnetzwerke.

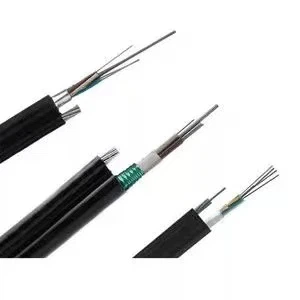

Wenn Sie über ein kleineres Bordkommunikationssystem verfügen, ist unser12-adriges optisches Kabelkönnte eine passendere Option sein. Dieses Kabel bietet eine kostengünstige Lösung für Anwendungen, die eine geringere Anzahl an Glasfasern erfordern.

Für Anwendungen, die eine extrem hohe Kapazität erfordern, bieten wir unsere an72-adriges optisches Kabel. Dieses Kabel ist für die anspruchsvollsten Kommunikationsanforderungen konzipiert, wie sie beispielsweise auf großen Schiffen oder Offshore-Plattformen vorkommen.

Abschluss

Die Installation eines 24-adrigen optischen Kabels in einem Kommunikationssystem an Bord erfordert sorgfältige Planung, geeignete Installationstechniken und fortlaufende Wartung. Indem Sie die in diesem Blogbeitrag beschriebenen Schritte befolgen, können Sie sicherstellen, dass das Kommunikationssystem Ihres Schiffes zuverlässig, schnell und effizient ist.

Wenn Sie mehr über unsere 24-adrigen optischen Kabel oder andere Kommunikationslösungen erfahren möchten, zögern Sie bitte nicht, uns zu kontaktieren. Unser Expertenteam steht Ihnen für die Beantwortung Ihrer Fragen zur Verfügung und hilft Ihnen dabei, die richtige Lösung für Ihre Kommunikationsanforderungen an Bord zu finden.

Referenzen

• „Optical Fiber Communication Systems“ von Govind P. Agrawal
• „Handbook of Fiber Optic Data Communication“ von Andrew S. Tanenbaum
• „Schiffselektrische Systeme: Design, Installation und Wartung“ von William H. Lehnert
